Éléments constitutifs

Pour recevoir l’isolation et porter la charge des matériaux de la couverture de toiture, la charpente est la structure essentielle du bâtiment. Trois types de charpentes existent : traditionnelle, industrielle (tout fermette) et métallique. Toutes trois sont constituées d’un assemblage de pièces de bois ou de métal. Quels sont les éléments constitutifs d’une charpente ? Nous les avons recensés pour chaque type de charpente.

Les éléments constitutifs d’une charpente traditionnelle

Ossature courante des bâtiments anciens en France, la charpente traditionnelle est un ouvrage de conception ancestrale. Composée de diverses pièces de bois, sa construction est réalisée avec des essences de bois massifs comme le chêne ou de bois résineux comme le pin. Les éléments qui la constituent :

  • Ferme : structure triangulaire posée sur les murs porteurs en l’absence de pignon. Elle se compose d’un montage de pièces de bois : entrait, arbalétriers, contrefiche, poinçon.
  • Pannes : poutres de bois reliant les fermes ou pignons entre eux, comme la panne sablière, panne intermédiaire et panne faîtière.
  • Chevrons : pièces de bois de plus petite section reliant les pannes entre elles.
  • Liteaux et volige : éléments posés sur les chevrons parachèvent l’ossature.

Les éléments constitutifs d’une charpente industrielle

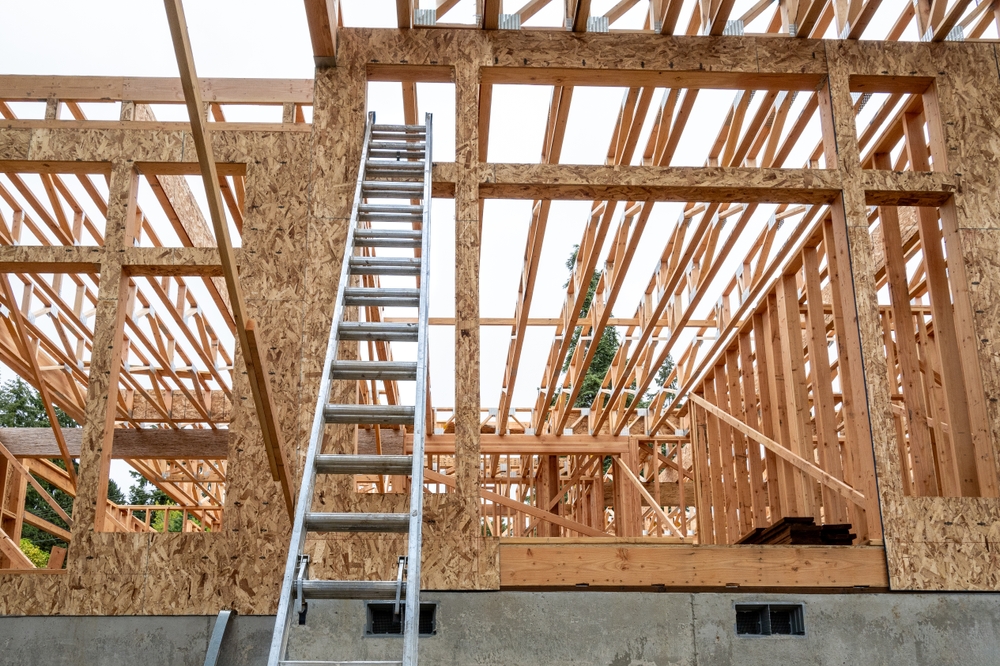

La charpente fermette ou industrielle représente près de 80 % des charpentes neuves en France. Le montage de plusieurs fermettes de forme triangulaire compose la charpente. Ces fermettes sont reliées entre elles par des connecteurs en métal. Les éléments constitutifs de la charpente industrielle sont des matériaux en bois (pin) et métal (acier) :

  • Fermette : assemblage de diverses pièces de bois dont l’entrait, arbalétriers, contrefiche, poinçon.
  • Lisses (filantes, antiflambage) et entretoises :pièces de bois transversales pour stabiliser l’ossature.
  • Liteaux : éléments de bois recevant la couverture de toiture.
  • Connecteurs en métal : éléments assemblant les différentes pièces de bois entre elles.

Les éléments constitutifs d’une charpente métallique

La charpente métallique en treillis ou portique s’est développée à la fin du 19e siècle. Ossature de grande portée, les éléments constitutifs d’une charpente métallique sont boulonnés, rivetés, reliés par des connecteurs ou soudés :

  • Portiques ou fermes en acier constitués de pièces de métal : entrait, arbalétriers.
  • Poteaux et potelets intermédiaires en l’absence de murs maçonnés.
  • Pannes en acier : panne sablière, panne intermédiaire et panne faîtière.
  • Lierne, chevêtre, empannon : éléments en métal de petite section pour recevoir la couverture de toit.

Construction artisanale ou fabrication industrielle, le choix de la charpente se détermine en fonction de la forme du toit et du style de la maison. La présence de combles aménagés est également à prendre en compte tout comme le budget.
